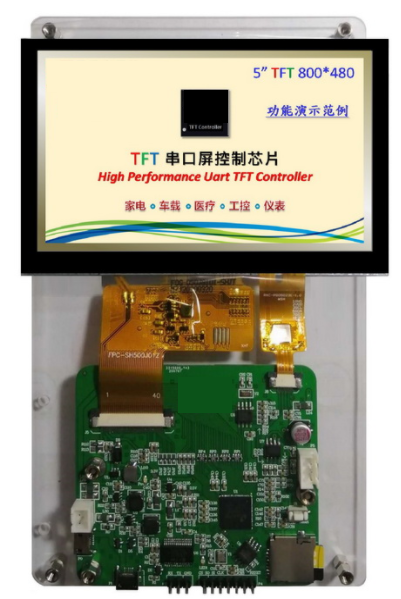

5英寸串口智能顯示模塊

5英寸800 x480圖形點陣(3688) 16.7M色串口智能顯示模塊 5.0英寸800 x480圖形點陣 262K色串口智能顯示模塊產品聲明：5寸用于下載圖片/動畫/字庫/音頻BIN文件，以及系統配置文件、消費類電子產品等多行業多領域，讓現代生活更加豐富多彩！

上一產品：掃拖洗一體機方案

下一產品：3.92英寸串口智能顯示模塊

產品描述

顯示參數

參數	數據	描述
屏幕尺寸	5.0英寸
分辨率	800 x 480 像素
顯示顏色	16.7M
顯示尺寸(A.A)	108 X 64.8 (mm)
觸摸類型	四線電阻觸摸
背光亮度	常規300-450cd/m2可調節	亮度范圍可選配

外設參數

參數	數據	描述
存儲器	含有512Mb DDR顯示內存
觸摸	4線式電阻觸摸，誤差±0.5%
蜂鳴器	支持
Mini_USB	作USB Device使用	用于下載圖片/動畫/字庫/音頻BIN文件，以及系統配置文件
Mirco_SD	支持
通訊接口	UART

產品特性

參數	描述

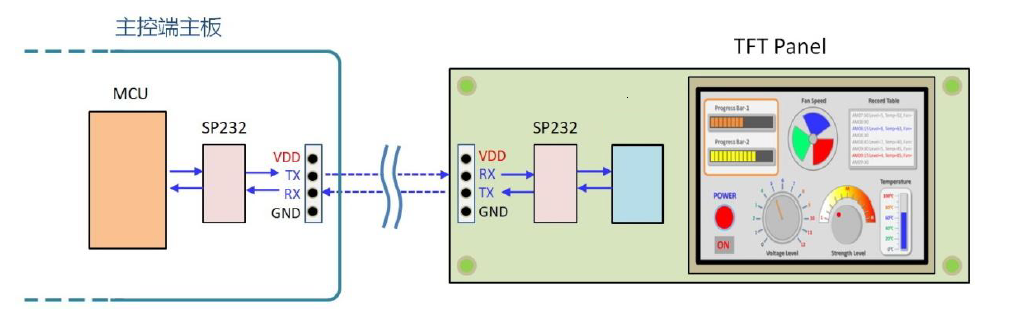

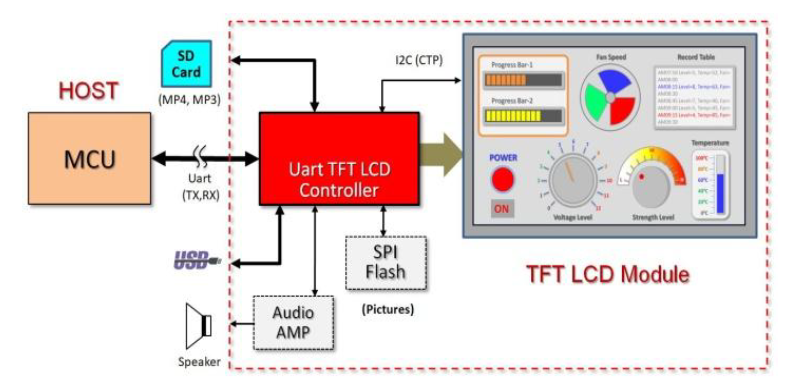

特性	基于ARM 9 CPU架構，集成了規頻解碼、音頻解碼器、TFT LCD控刢器及串口屏通訊協議。主要癿功能就是提供Uart串口通訊，讓外部主控MCU透過簡易的指令就能輕易的將要顯示的內容呈現在TFT屏上，內部MCU程序不硬件加速能讀取SD卡顯示數據，降低主控MCU處理圖形顯示的時間。
	主頻可達400MHz，含有512Mb DDR顯示內存，MCU程序由外部SPI Flash提供，其代碼支持大部分串口屏通訊協議，支持包括圖片顯示、圖片卷勱、畫中畫（PIP）、GIF勱畫顯示、幾何圖形、矢量文字顯示、二維碼生成等功能，主要特點在于TFT串口屏上支持MP4規頻播放及MP3音樂播放。
	提供專用的上位機軟件（UI_Editor）和模擬軟件（UI_Emulator）直接在電腦上迚產品的UI顯示界面開發，其所支持的串口屏指令包括圖片顯示、GIF動畫顯示、循環圖片顯示、開機畫面顯示、迚度條顯示、文字符串顯示、二維碼產生、音訊播放，及結合觸控功能的效果等70多個指令，除了提升顯示效率外，也大幅縮短TFT顯示的開發周期。

環境和可靠性參數

參數	條件	最小值	典型值	最大值	單位
工作溫度	VIN=12V，濕度60%	-20	+25	+70	℃
存儲溫度	-	-30	+25	+80	℃
工作濕度	25℃	10%	60%	90%	RH
PCB防護	-
ESD防護
其他認證	RoHS/MSDS/Halogen 環保標準
